| 东莞市 枫盛机械制造有限公司 | FS-DG50多功能高速包胶生产线18M*2.6M*2.2M | |||||
| 设备配置及技术要求不含税单价238000元 | ||||||
| FS-DG50多功能高速包胶生产线 | ||||||
| 一、设备用途 | ||||||
| 该设备用于各种线材包胶挤出 | ||||||
| 二、主要规范 | ||||||
| 1、适应线种：包塑线挤出 | ||||||
| 2、押出材料：PVC、PE；PP，PA | ||||||
| 3、线径规格：0.45～4.5mm； | ||||||
| 4、最大线速：150-250m/min； | ||||||
| 5、中心高度：1000mm； | ||||||
| 6、电源：380V50HZ三相四线制； | ||||||
| 7、操作方向：左手机（面对电柜工作时收线方向） | ||||||
| 8、机台颜色：整机外表□苹果绿 □土耳其蓝 □电脑白 □安全色 □黄色 | ||||||
| 电箱外表：□同整机 □灰白色条纹漆 | ||||||

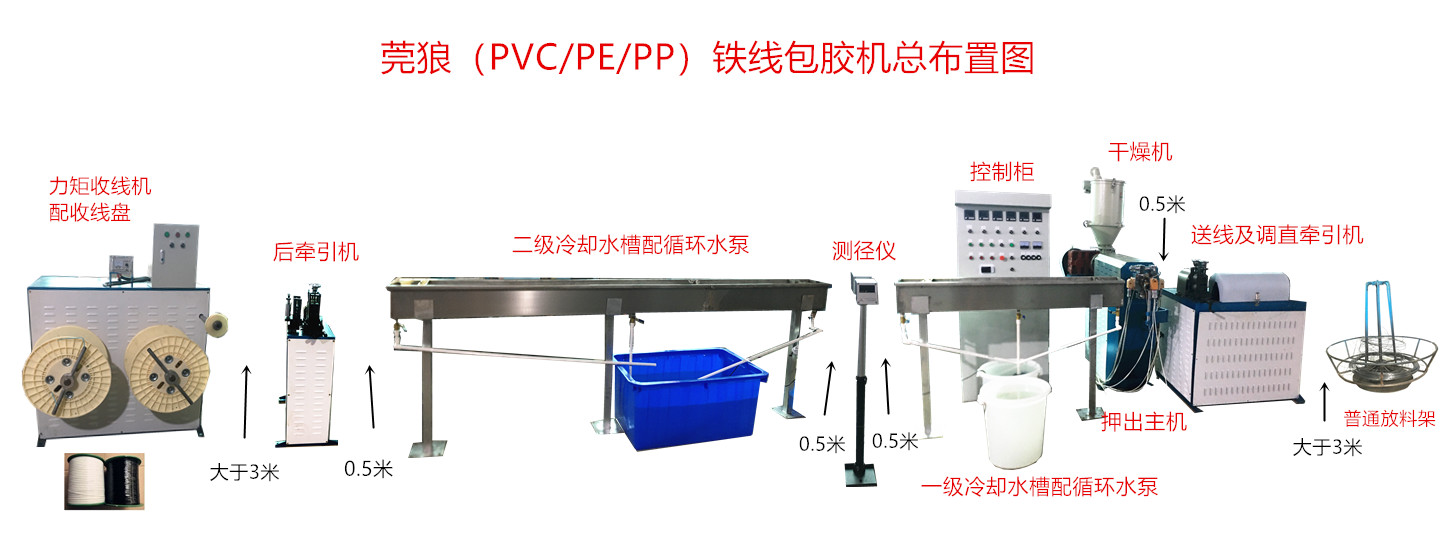

| 三、设备配置 | ||||||
| 序号 | 设备名称 | 规格 | 数量 | 厂牌 | 功率 | 备注 |
| 1 | 放线架 | 200kg | 1台 | 枫盛 | 无动力 | |
| 2 | 前置调直牵引机 | YT 90L-4 (2HP) |
1台 | 枫盛 | 1.5KW*2 | |
| 3 | ∮50×25D押出主机 | Y2LJ-B-132 | 1台 | 枫盛 | 7.5kw | 附加发热圈7.5KW |
| 4 | 电控柜 | 1台 | 枫盛 | |||
| 5 | 恒温活动循环水槽 | 1台 | 枫盛 | 0.4kw | ||
| 6 | 单层4.0m冷却槽 | 1台 | 枫盛 | 0.4kw | ||
| 7 | 单轴收线机 | 250Kg | 1台 | 枫盛 | 4.0kw | |
| 8 | 备品、备件 | 1组 | 枫盛 | |||
| 9 | 随机工具 | 1套 | ||||

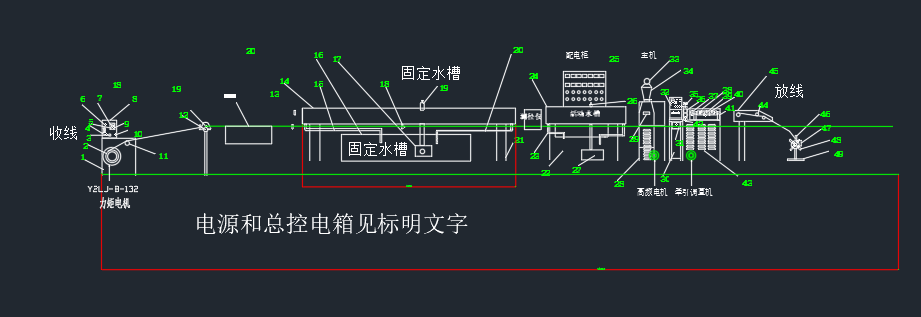

二收线机部分
- 收线机架。2.收线盘。3.收线机电源开关。4.停止。5.力矩电源。
三，水槽部分
14.长水槽。15--20-.-23排水管。16--22. 循环存水箱。17.--27水泵。18.排水阀。19.--26.流动水阀。21.水定位脚。24.活动水槽
四.主机部分
25.总电控箱。28.挤出机主机架。29.机头。30.工具，模头抽屉。31.吸料机。32.干燥料斗。33.牵引调压手轮。34. 牵引轮。35，测径仪。37.调直皮带轮。38.调直安全盖。39调直轴。40. 调直夹。41. 调直轴固定座。42.线径大小移动调节摇手。43. 调直牵引机架 。截断机。
五.放线部分
44.过线轮。45. 过线架。46.放线架电机。47. 放线架减速箱。48. 外护线。49. 放线架机脚。
为了让机器的使用寿命长久，请按照本机的操作介绍进行正确的操作，具体操作流程如下；
- 打开总电源开关。
- 打开各个温控开关（温度的高低要根据胶料的溶点进行调节）。例如：ＰＥ挤出料第1段温控表为180度．第2段温控表为195度．第3段温控表为215度．第4段温控表为245度。第5段温控表为260度。第6段温控表为270度第7段温控表为水温控表75－80度。
- 打开水泵开关。
- 打开收线机电源开关和力矩电源开关。
- 当待温控表达到所要的温度．
- 将铁线从放线架串入调直器，然后引入牵引机，从牵引机引入高频机场，再进入包胶主机的模头内。
- 同时打开牵引开关微调和调直开关，观察铁线是否调直（若没有调直将出现包胶偏心或者裸露），确认调直后，打开送胶料开关微调。
- 包胶厚度合格后将包胶线引至第一水槽和第二水槽，截断机或者再引入收线机的线盘上，调节力矩开关的微调．
- 同时调节牵引调速开关和送料调速开关，速度可根据铁线的线径和包胶的厚度进行调节。
